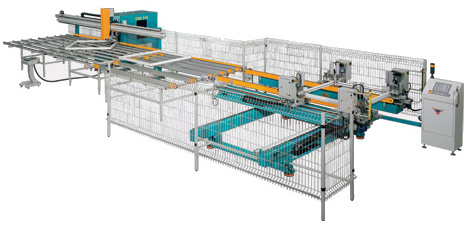

АВТОМАТИЧЕСКИЯ ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА ОКОН YILMAZ "CCL 1660"


Автоматическая линия для производства окон "YILMAZ CCL 1660" обеспечивает сварку и зачистку сварных швов в автоматическом режиме.


YILMAZ CCL 1660 - Автоматическая линия для производства окон

ОСОБЕННОСТИ:

  • контрольная система PLC с сенсорным экраном;
  • разные виды ножей для цветного и белого профиля;
  • система считывания характеристик профиля по штрихкоду;
  • автоматическая настройка толщины сварки (0,2-2мм) в зависимости от цвета профиля;
  • система охлаждения и поворота профиля;
  • автоматическая система зачистки угла;
  • автоматическая система смази и оповещения в случае отсутствия масла;
  • система контроля за оборотами пил и фрез;
  • система контроля за напряжением в сети и давлением воздуха;
  • линия отвечает требованиям "СЕ" стандарта.

ЛИНИЯ СОСТОИТ ИЗ 4-х СТАНКОВ:

  1. DK 540 - Автоматический горизонтальный четырёхголовочный сварочный станок;
  2. CNC 610 - Автоматический станок для зачистки углов с ЧПУ;
  3. SA 250 - Система охлаждения для станка зачистки углов с ЧПУ;
  4. SA 260 - Система поворота для станка зачистки углов с ЧПУ.

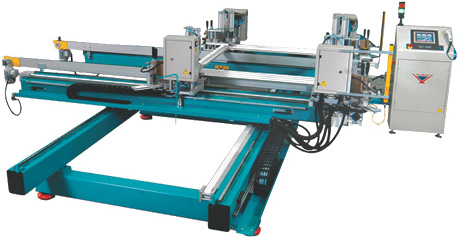

Автоматический горизонтальный четырехголовочный сварочный станок "DK 540"
Сварочный станок "DK 540" предназначен для автоматической сварки четырех углов профиля под углом 90°. Управление сварочным станком происходит через сенсорную панель, а также сканер штрихкодов который существенно упрощает работу. Станок распознает цвет профиля и в соответствие с этим автоматически настраивает толщину наплыва (0.2мм для цветного и 2мм для белого). Сварка профиля также снабжена конвейером для выгрузки сваренных изделий. Сварочный станок снабжен инфракрасным барьером и отвечает всем требованиям стандарта "СЕ".
Автоматический горизонтальный четырехголовочный сварочный станок  "DK 540"

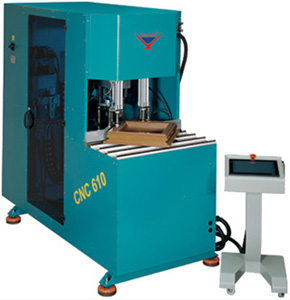

Автоматический станок для зачистки углов с ЧПУ "CNC 610"

Углозачистной станок с CNC компьютерным программным управлением CNC 608 / 610 используется в составе линии линии автоматического производства окон CLL 1660, а также может быть использован отдельно.
На станке происходит зачистка поверхностей ПВХ профилей сваренных под углом 90°. Углозачистной станок имеет сенсорный экран и четыре (два для CNC608) сервомотора с установленными 11-тью ножами. Станок обладает системой распознования профильных систем и может обрабатывать обычный и ламинированный профиль. Также станок имеет устройство автоматической смазки и отвечает всем требованиям стандарта СЕ.


Автоматический станок для зачистки углов с ЧПУ  "CNC 610"


Система охлаждения для станка зачистки углов с ЧПУ "SA 250"
Конвейер работает в составе автоматической линии сварки пвх окон "YILMAZ CCL 1660". Функция данного конвейера заключается в передаче сваренных изделий с этапа сварки на этап зачистки. Также данный стол в некотором роде является буфером.

Система охлаждения для станка зачистки углов с ЧПУ "SA 250"

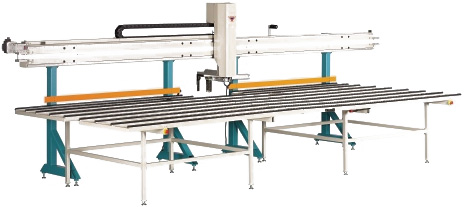

Система поворота для станка зачистки углов с ЧПУ "SA 260"
Стол с поворотным роботом работает в составе автоматической линии сварки пвх окон "YILMAZ CCL 1660". Робот обеспечивает забор сваренных конструкций с буферного конвейера "SA 260" к углозачистному станку и поочередно поворачивает каждым углом к станку.

Система поворота для станка зачистки углов с ЧПУ "SA 260"



ВИДЕО-ОБЗОР "YILMAZ CCL 1660"
